Conectores circulares plásticos série PL


Indicado para as mais diversas aplicações industriais e de energia, como, por exemplo, para conexões em máquinas, "trakers" fotovoltaicos, indicadores de balanças eletrônicas, painéis, LEDs etc.

Opção ideal para quem precisa de um conector bem acabado, com proteção IP68, e com estoque local.



ESPECIFICAÇÕES TÉCNICAS


Material:

  • Corpo: Policarbonato, PA66 (V0)
  • Inserto: PPS, PA66
  • Contato: Latão banhado a ouro

Dados elétricos:

Indicado para correntes de até 50A e tensões de até 500VAC

Dados mecânicos:

  • Grau de proteção: IP68 (rosca), IP67 (baioneta)
  • Durabilidade: 500 ciclos
  • Temperaturas de operação: de -40ºC a +85ºC

CONFIGURAÇÕES


Encaixe por rosca (PL) ou baioneta (PLB).

Forma construtiva:

Plugues:

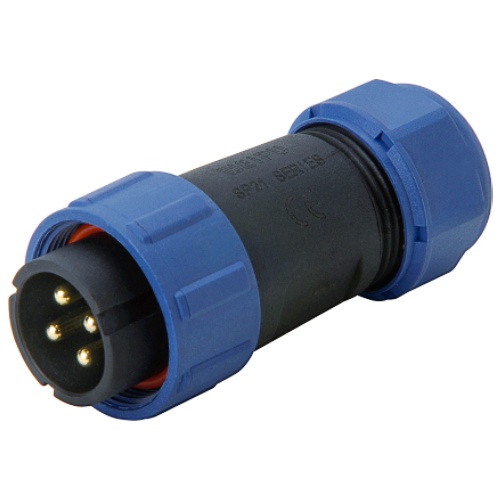

  • PRC: Reto para cabo
  • P90: Curva 90° para cabo (apenas disponível no tamanho PL21)

Receptáculos:

  • RCC: Reto para ligação cabo-cabo
  • RPA: Fixação em painel para montagem frontal, com contraporca
  • RPF: Fixação em painel com flange
  • RMT: Fixação em painel para montagem traseira, com contraporca

Disponível inteiro na cor preta.

Contatos:

  • De 2 a 35 contatos
  • Solda: PL11, PL13, PL17, PL21, PL25, PL29
  • Crimp: PL17, PL21, PL25, PL29
  • Parafuso: PL17, PL21, PL25, PL29 (para contatos entre 2 e 3,5mm de diâmetro)
