Conectores padrão militar e industrial norma MIL-DTL-5015 - Fixação por rosca


Os conectores padrão MIL-DTL-5015 são uma evolução da antiga norma militar MIL-C-5015, possuindo agora uma especificação mais detalhada, garantindo uma maior confiabilidade e padronização entre os fabricantes para atender até as aplicações mais exigentes.

Estes conectores foram projetados para suprir a demanda crescente de conectores elétricos robustos para uso em equipamentos militares, de forma a suportar as condições adversas, incluindo choque, vibração, umidade, poeira e temperaturas extremas.

Essas características chamaram a atenção da indústria que adotou esse padrão nas mais diversas aplicações, hoje sendo o principal uso desses conectores, superando o setor militar.

Principais aplicações: veículos militares, equipamentos de comunicação, máquinas e equipamentos industriais, semáforos, sistemas de alta corrente, robôs, geradores de energia, equipamentos médicos, construção naval, entre outros.



ESPECIFICAÇÕES TÉCNICAS


Material:

  • Corpo: Metálico em uma liga de alumínio zincado, com revestimento de cromato verde-oliva (outros acabamentos disponíveis, ver em Configurações)
  • Inserto Isolante e vedações: Borracha sintética
  • Contatos: Liga de cobre banhada a prata

Dados elétricos:

Indicado para correntes de até 150 A e tensões até 4.200 VDC ou 3.000 VAC.

Dados mecânicos:

  • Temperatura de operação: -55℃ a +125℃
  • Durabilidade: 100 ciclos de acoplamento/desacoplamento (de acordo com MIL-DTL-5015, 3.16)
  • Névoa Salina: Conectores e contatos desacoplados suportam as 48h de exposição de acordo com a EIA364.26, condição de teste B e MIL-DTL-5015, 3.17
  • Resistência química: 20 horas de imersão total, desacoplado, em fluido hidráulico e lubrificante
  • Vibração: De 10 a 2000 Hz (unidades de 10G), 10 microssegundos de descontinuidade máxima conforme MIL-STD-1344 Método 2005, condição ll conforme MIL-DTL-5015
  • Impacto: Unidades de 50G, duração de 11 milissegundos, três eixos principais. Descontinuidade máxima de 10 microssegundos conforme MIL-DTL-5015 conforme MIL-STD-1344 Método 2004, condição A

CONFIGURAÇÕES


Conexão por rosca.

Acabamentos principais:

  • OR (padrão): Verde-oliva eletro depositado (RoHS), teste de névoa salina de 500 horas.
  • BR: Preto eletro depositado (RoHS), teste de névoa salina de 500 horas.
  • N: Niquelado (RoHS)

Consulte-nos sobre outros acabamentos disponíveis.

Formas construtivas:

Receptáculos:

  • 3100: Ligação cabo-cabo com flange para fixação em painel
  • 3101: Ligação cabo-cabo
  • 3102: Flange para fixação em painel

Plugues:

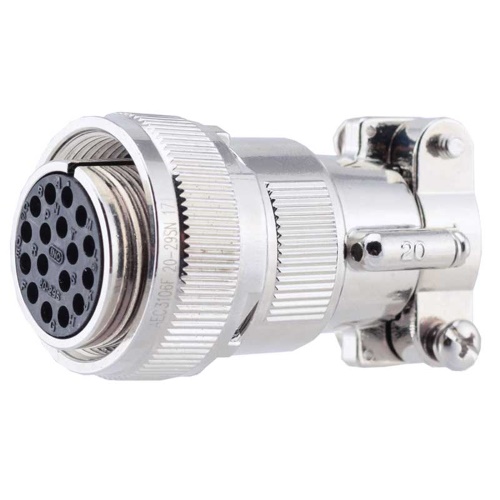

  • 3106: Reto para cabo
  • 3108: Curva 90° para cabo

Classes de operação:

  • A: Corpo traseiro terminado em rosca UNEF para uso com acessórios
  • E/F: Corpo com vedações para aplicações em ambientes externos e com prensa-cabo embutido (Exceto modelo 3102).

Disponível em mais de 150 configurações, de 1 até 52 contatos (Opções com mais contatos disponíveis em casos especiais, sujeitos a quantidade mínima).
